Meten is weten

Bij het bouwen van modellen is het natuurlijk erg van belang dat maten en verhoudingen kloppen met de schaal waarop gebouwd wordt (H0 = 1:87, 1 mm op schaal is 87 mm in werkelijkheid). Dingen zijn al snel te groot, te dik, etc. Of de detaillering is onvoldoende om een realistisch resultaat te verkrijgen!

Meten, rekenen, aanpassen en opnieuw meten is een constant proces bij scratchbuilding!

Realistische profieldiktes op schaal

Kozijnen, ramen, deuren, etc:

• 1 mm H0 is ongeveer 8 cm in werkelijkheid
• 2 mm H0 is ongeveer 17 cm in werkelijkheid
• 3 mm H0 is ongeveer 25 cm in werkelijkheid
• 4 mm H0 is ongeveer 35 cm in werkelijkheid

Spanten en balken:

• 4 mm H0 is ongeveer 35 cm in werkelijkheid
• 5 mm H0 is ongeveer 43 cm in werkelijkheid
• 6 mm H0 is ongeveer 50 cm in werkelijkheid

Diversen:

• Personen 20-22 mm
• Deuren 27-28 mm
• Hoogte woonverdieping 34-35 mm
• Hoogte kantoorverdieping 45 mm
• Hoogte industriële verdiepingen 50-70 mm

Algemeen:

Als je weet hoe groot iets in werkelijkheid is, dan neem je die maat in mm (bv 1,5 mtr is 1500 mm), die deel je door 87 (schaal H0), en het antwoord is de maat in mm op H0-schaal. In dit voorbeeld: 1500 / 87 = 17 mm (afgerond). 1,5 mtr in werkelijkheid is dus 17 mm in schaal H0.

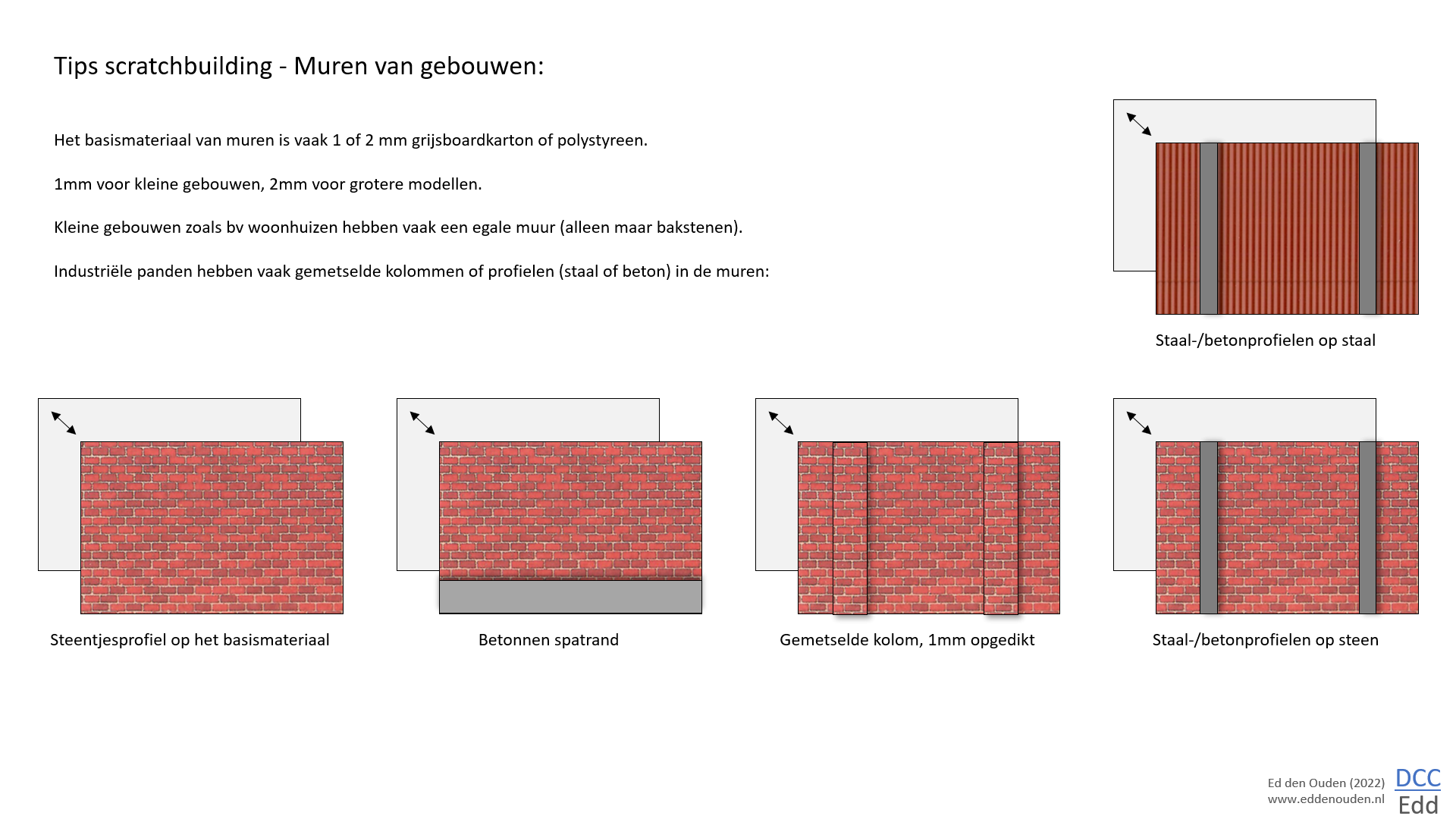

Gemetselde muren

Tips om gemetselde muren realistisch na te bouwen:

Klik om te vergroten

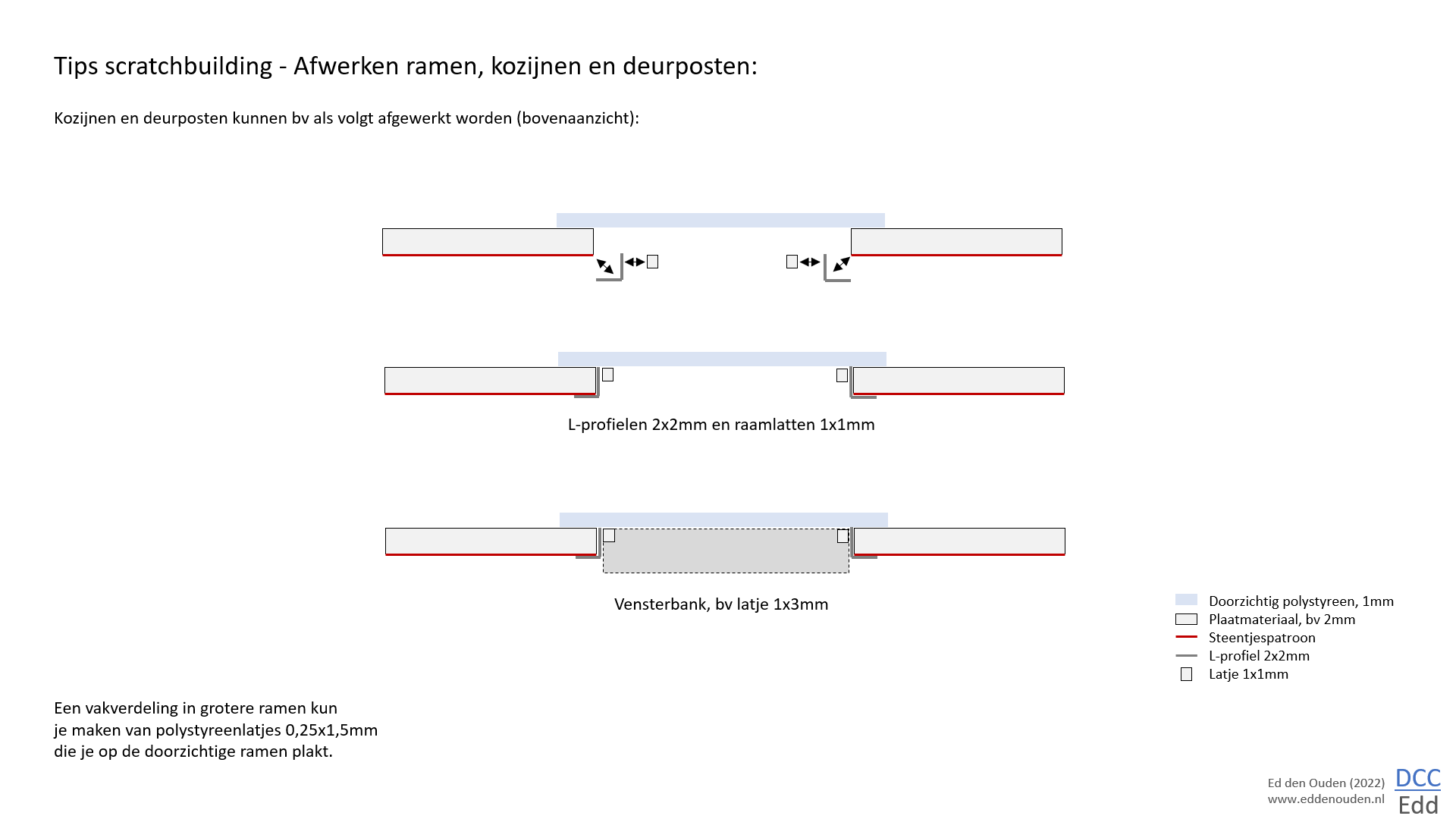

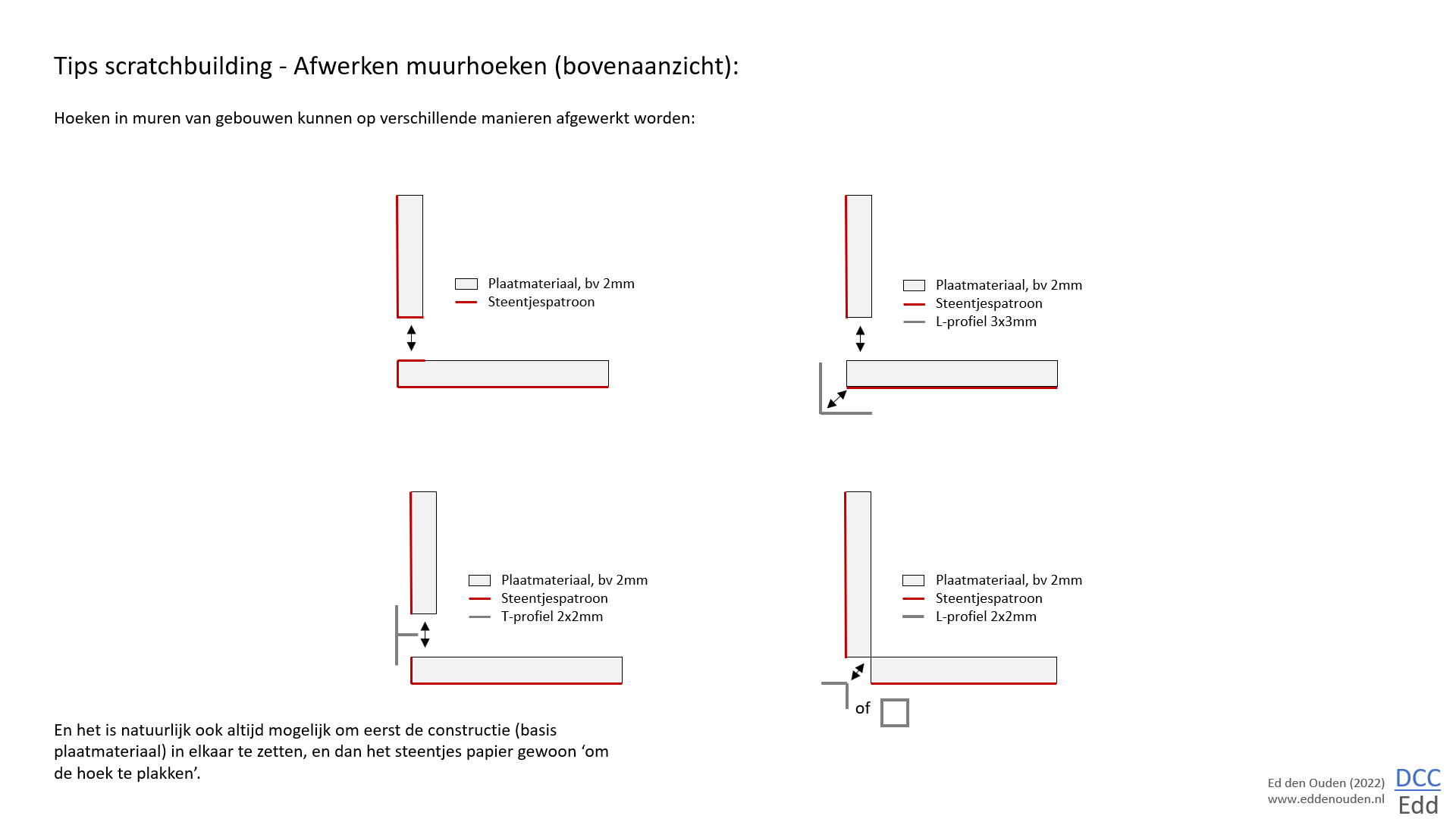

Muren, deuren en kozijnen

Tips om muren netjes op elkaar aan te laten sluiten en tips rondom ramen, kozijnen en deuren:

Klik om te vergroten

Klik om te vergroten

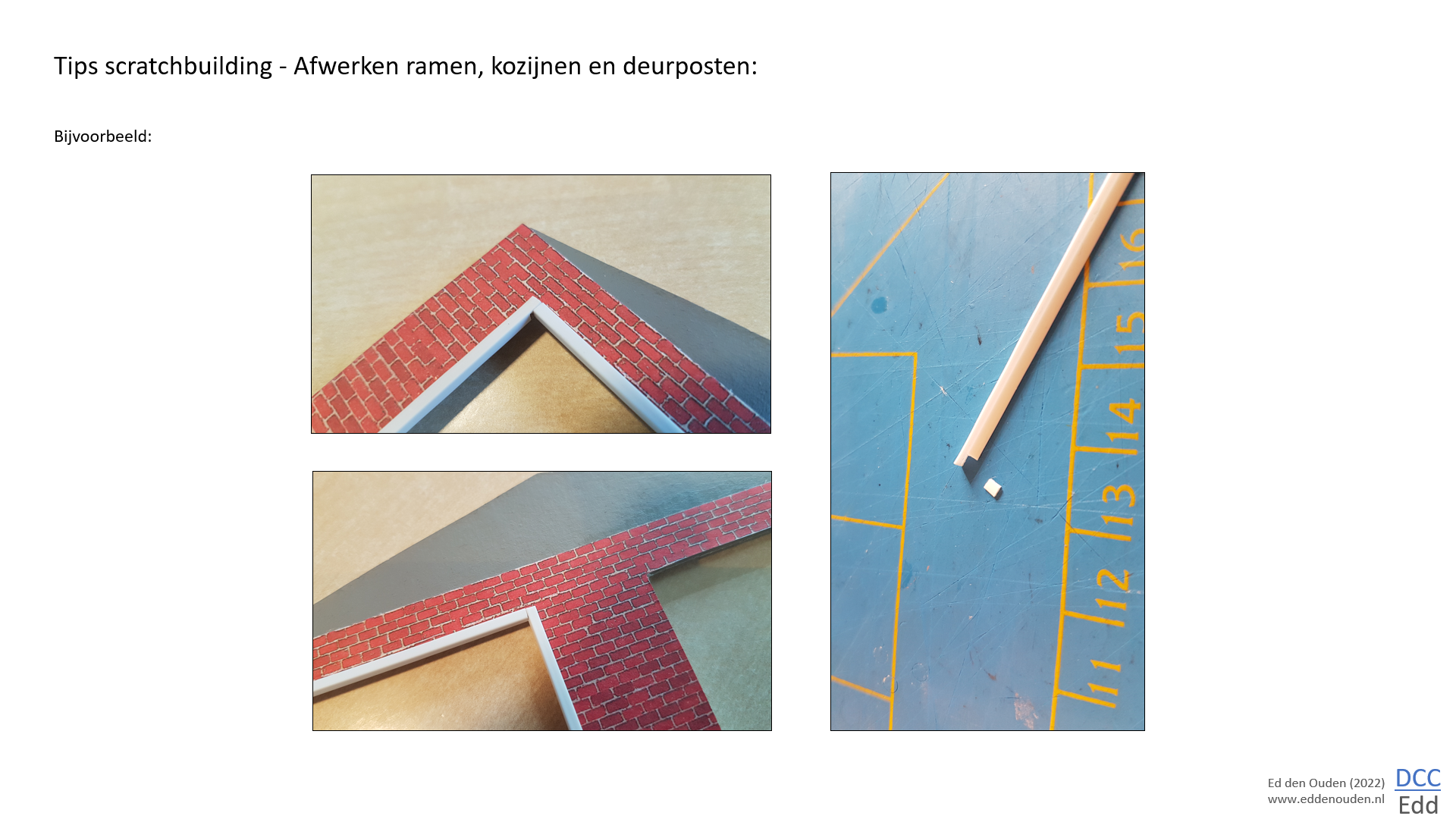

De echte puristen snijden de kozijnen haaks, maar voor mij is loodrecht al helemaal oké. Kleine oneffenheden (foto links boven, binnen het kozijn) worden later opgevuld met een heel klein drupje witte verf:

Klik om te vergroten

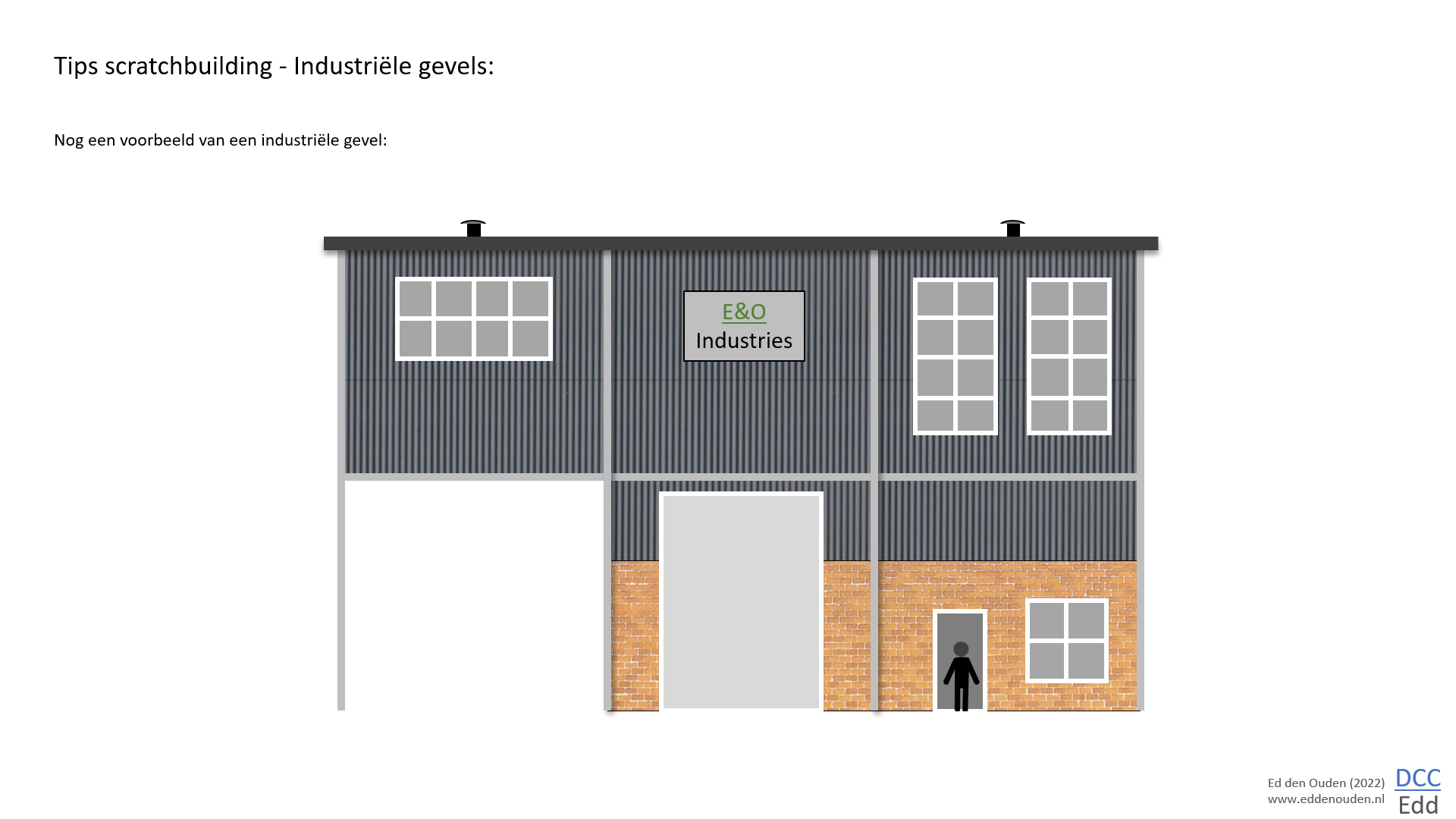

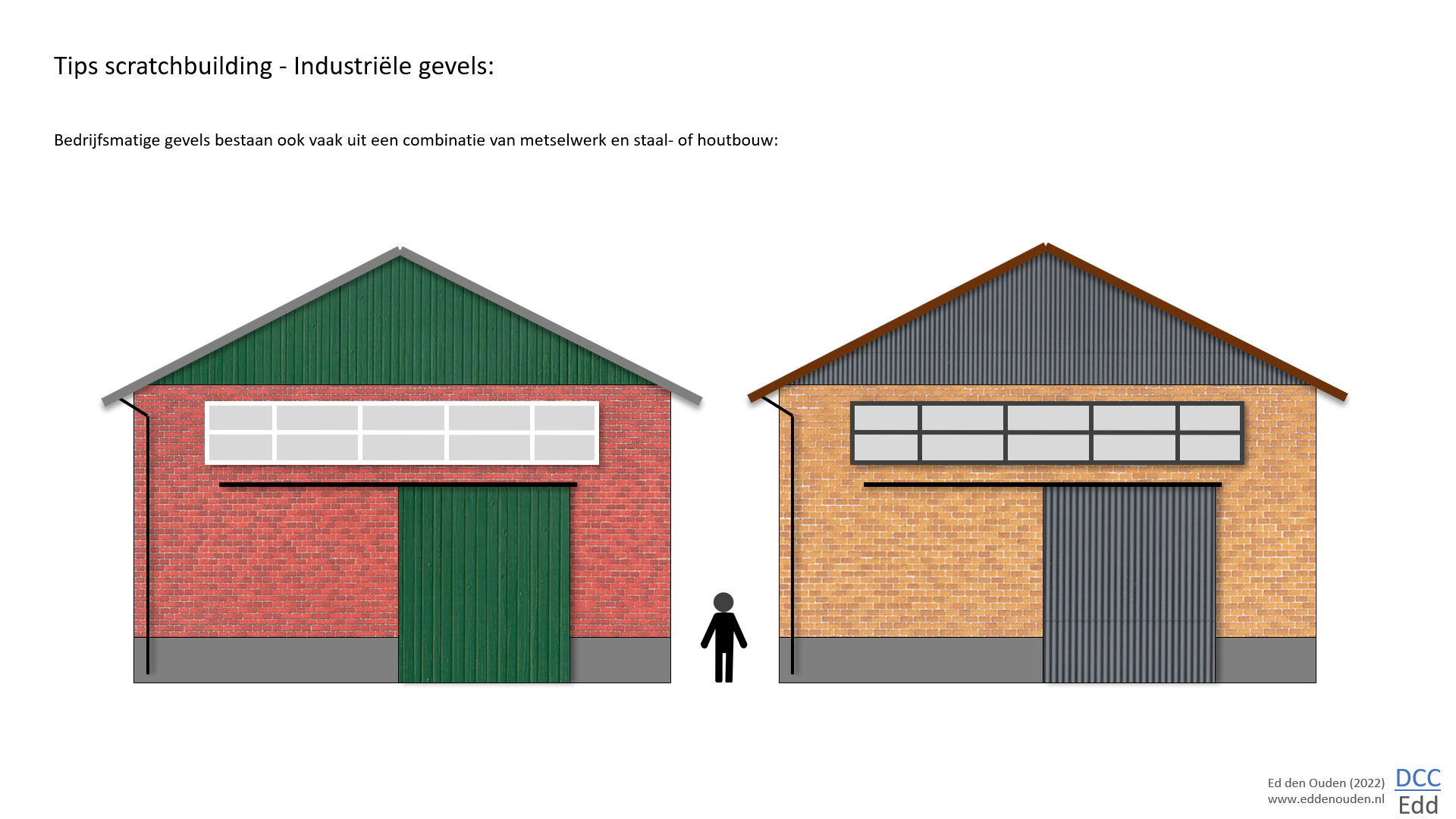

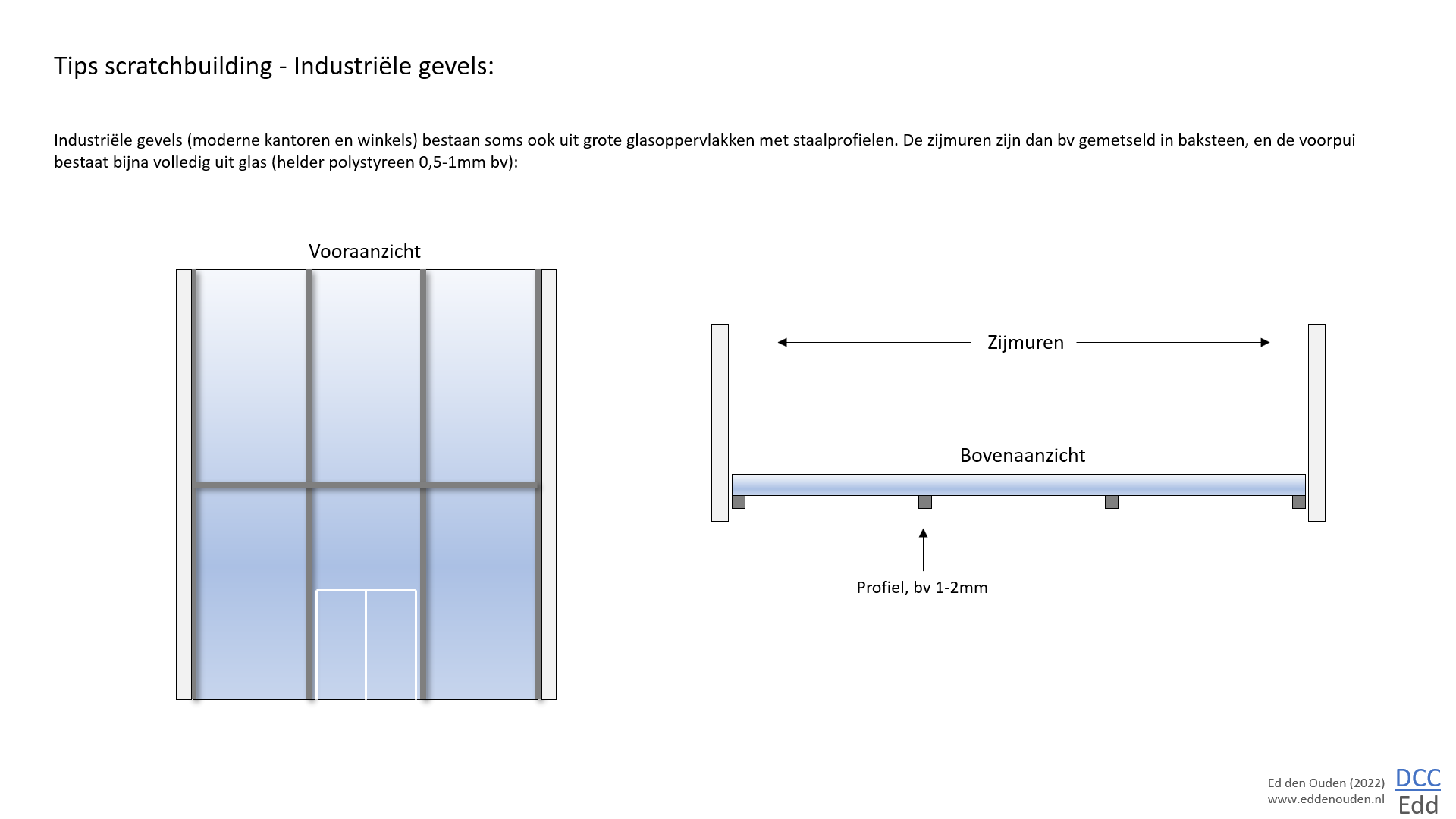

Industriële gevels

Verschillende industriële en bedrijfsmatige gevels:

Klik om te vergroten

Klik om te vergroten

Klik om te vergroten

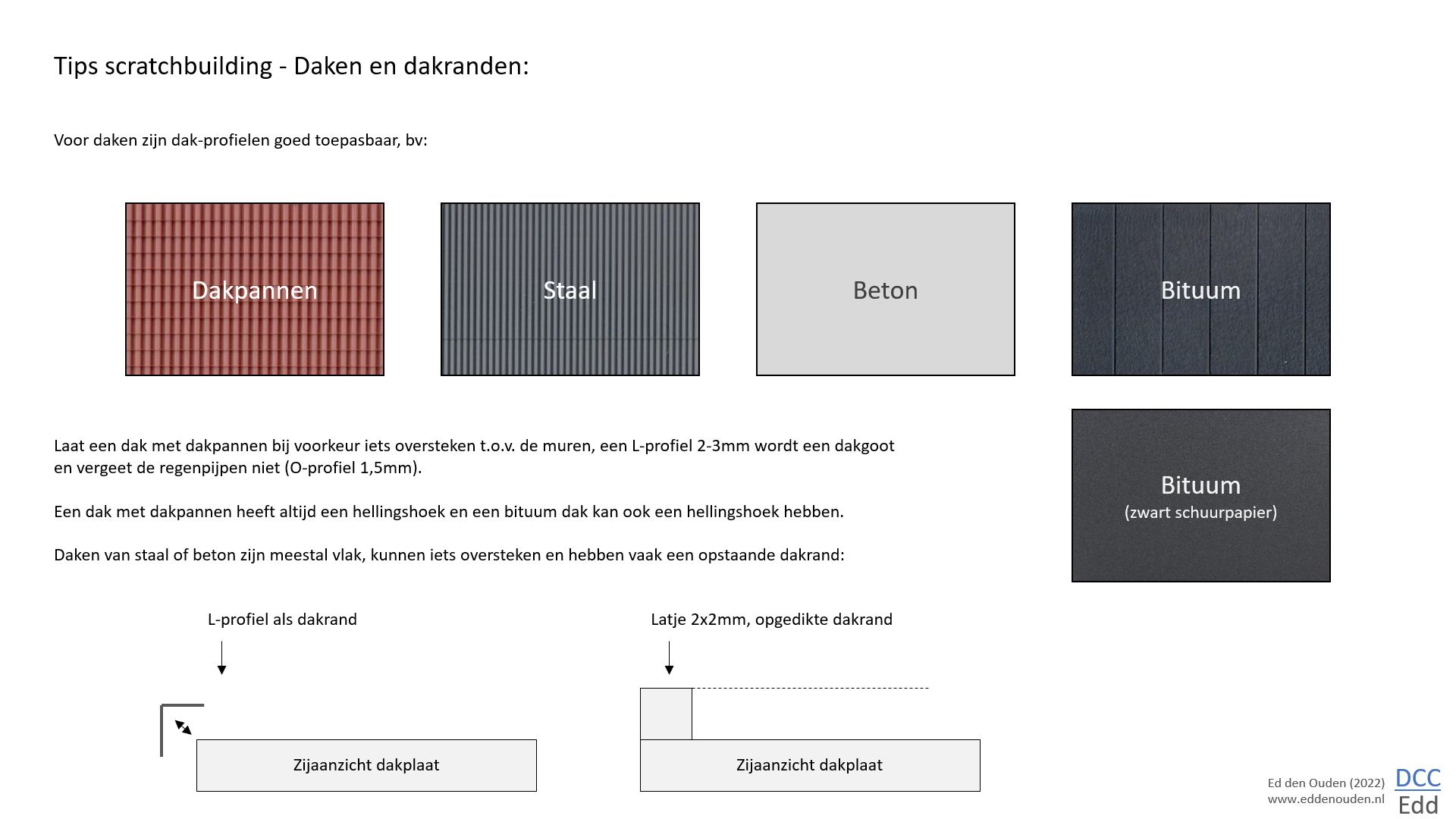

Daken en dakranden

Verschillende manieren om daken te maken:

Klik om te vergroten

Lijmsteuntjes

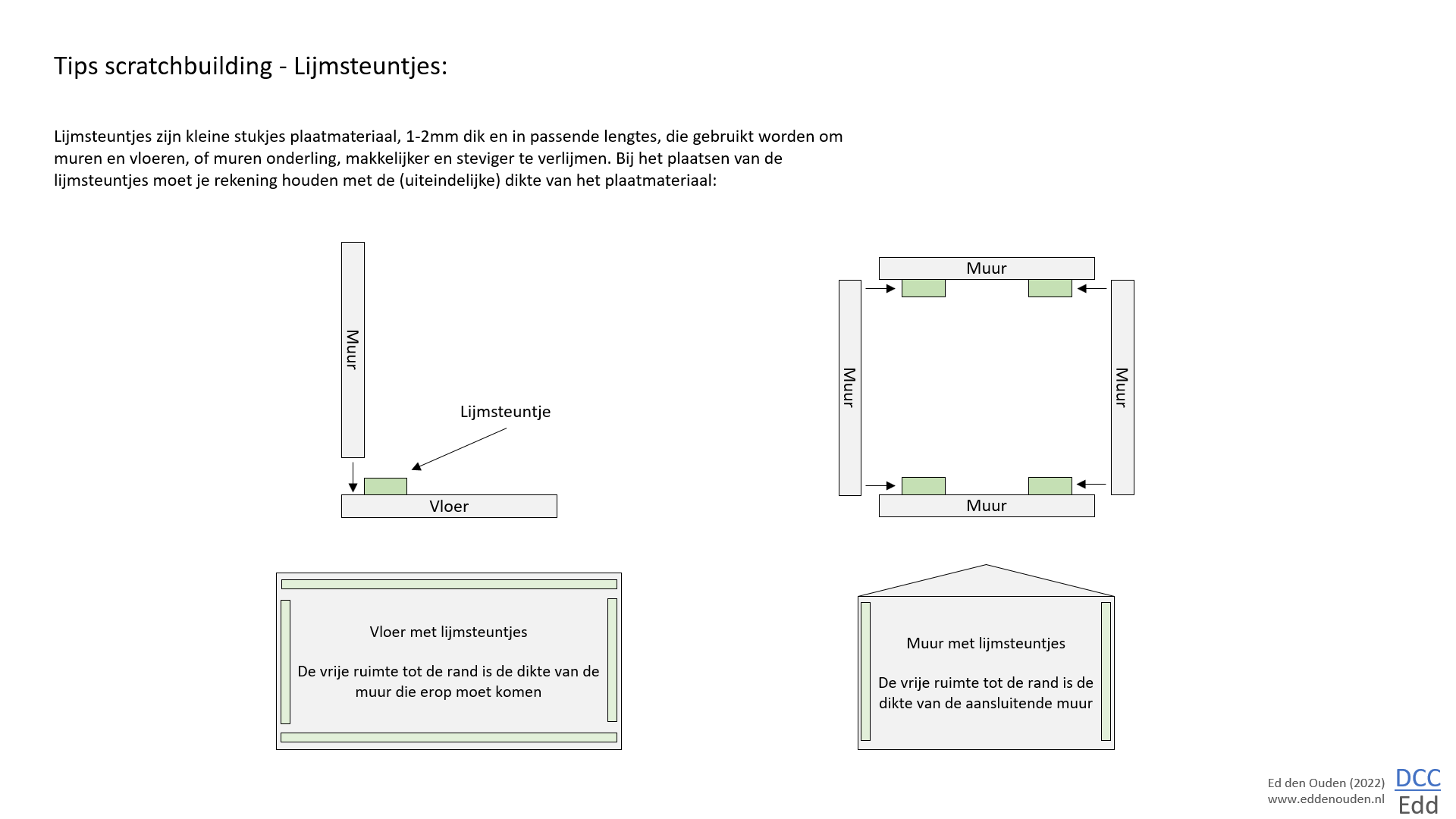

Verder is het erg handig om in je modellen zg. lijmsteuntjes te gebruiken. Die maken het model steviger en ze helpen om delen goed en recht met elkaar te verlijmen:

Klik om te vergroten

Alle tips in 1 PDF

Download hier de PDF met alle scratchbuildingtips op deze website.
